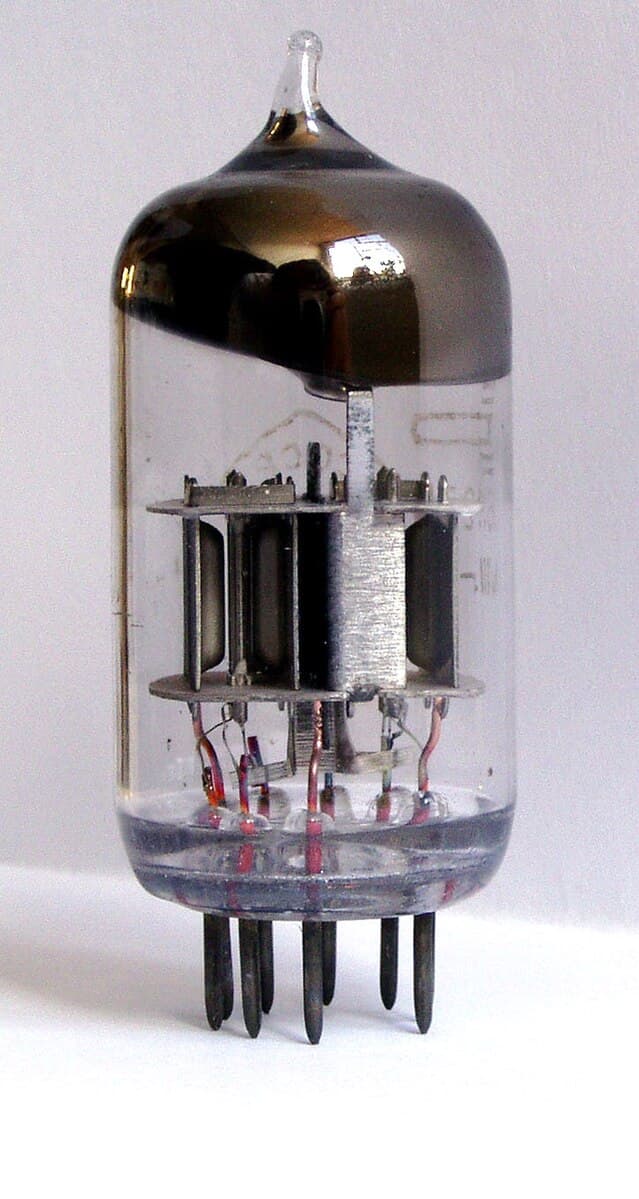

vignette|upright=0.7|Lampe double-triode de fabrication russe.
Un tube électronique (thermionic valve en anglais ou vacuum tube aux États-Unis), également appelé tube à vide ou même lampe, est un composant électronique actif, généralement utilisé comme amplificateur de signal. Le tube à vide redresseur ou amplificateur a été remplacé dans beaucoup d'applications par différents semi-conducteurs, mais n'a pas été remplacé dans certains domaines comme l'amplification de forte puissance ou des hyperfréquences.
Historique des tubes électroniques
Les tubes électroniques désignent les composants qui utilisent des électrodes, placées dans le vide ou dans un gaz rare, isolées entre elles par ce milieu, et comprenant au moins une source d'électrons. Une enveloppe résistante à la température isole l'ensemble de l'extérieur. Bien que l'enveloppe soit généralement en verre, les tubes de puissance utilisent souvent la céramique et le métal. Les électrodes sont reliées aux terminaisons qui passent au travers de l'enveloppe par des passages étanches. Sur la plupart des tubes, les terminaisons sont des broches prévues pour être installées dans un support de tube électronique pour un remplacement facile.
thumb|upright=0.65|Tube électronique,enveloppe de verre retirée.
Les tubes à vide utilisent l'effet thermoïonique pour créer des électrons libres puis les diriger et les moduler. À l'origine, le tube à vide ressemble à une lampe à incandescence, car il possède un filament chauffant à l'intérieur d'une enveloppe de verre vidée d'air. Quand il est chaud, le filament relâche des électrons dans le vide : ce processus est appelé émission thermoïonique. Il en résulte un nuage d'électrons, dont la charge est négative, appelé « charge d'espace ». Les tubes à chauffage direct ne sont plus utilisés sauf en tube de forte puissance, remplacé par le chauffage indirect. Dans un tube à chauffage indirect, le filament chauffe une électrode qui émet les électrons, la cathode.
Diode à vide
C'est le tube le plus simple, utilisé comme redresseur.
Cette page est générée automatiquement et peut contenir des informations qui ne sont pas correctes, complètes, à jour ou pertinentes par rapport à votre recherche. Il en va de même pour toutes les autres pages de ce site. Veillez à vérifier les informations auprès des sources officielles de l'EPFL.
A gyrotron is a class of high-power linear-beam vacuum tubes that generates millimeter-wave electromagnetic waves by the cyclotron resonance of electrons in a strong magnetic field. Output frequencies range from about 20 to 527 GHz, covering wavelengths from microwave to the edge of the terahertz gap. Typical output powers range from tens of kilowatts to 1–2 megawatts. Gyrotrons can be designed for pulsed or continuous operation. The gyrotron was invented by Soviet scientists at NIRFI, based in Nizhny Novgorod, Russia.
vignette|Magnétron dans son boîtier. Un magnétron est un dispositif qui transforme l'énergie cinétique des électrons en énergie électromagnétique, sous forme de micro-onde. Il s'agit d'un tube à vide sans grille où les électrons émis par une cathode se dirigent vers une anode mais sont déviés par un champ magnétique en une trajectoire en spirale. L'interaction entre le faisceau d'électrons et l'anode produit l'onde électromagnétique.
thumb|120px|Klystron Le klystron est un tube à vide qui permet de réaliser des amplifications de moyenne et forte puissance à bande étroite en hyperfréquences. Leur invention est généralement attribuée aux frères Russel et Sigurd Varian, en 1937 à l'université Stanford. En 1939, une forme plus maniable de klystron est développée en Angleterre par Robert Stutton et est appelée le « reflex klystron ». La puissance des klystrons peut atteindre plus de .
Radio-frequency (RF) engineering is a subset of electronic engineering involving the application of transmission line, waveguide, antenna and electromagnetic field principles to the design and application of devices that produce or use signals within the radio band, the frequency range of about 20 kHz up to 300 GHz. It is incorporated into almost everything that transmits or receives a radio wave, which includes, but is not limited to, mobile phones, radios, WiFi, and two-way radios.
Un accélérateur de particules est un instrument qui utilise des champs électriques ou magnétiques pour amener des particules chargées électriquement à des vitesses élevées. En d'autres termes, il communique de l'énergie aux particules. On en distingue deux grandes catégories : les accélérateurs linéaires et les accélérateurs circulaires. En 2004, il y avait plus de dans le monde. Une centaine seulement sont de très grosses installations, nationales ou supranationales.
La résonance est un phénomène selon lequel certains systèmes physiques (électriques, mécaniques) sont sensibles à certaines fréquences. Un système résonant peut accumuler une énergie, si celle-ci est appliquée sous forme périodique, et proche d'une fréquence dite « fréquence de résonance ». Soumis à une telle excitation, le système va être le siège d'oscillations de plus en plus importantes, jusqu'à atteindre un régime d'équilibre qui dépend des éléments dissipatifs du système, ou bien jusqu'à une rupture d'un composant du système.
In this dissertation, we have developed the necessary basis for the characterization of the RF output of a gyrotron. The characterization includes the phase reconstruction and Gaussian beam mode decom
