Arbre de défaillances
Résumé

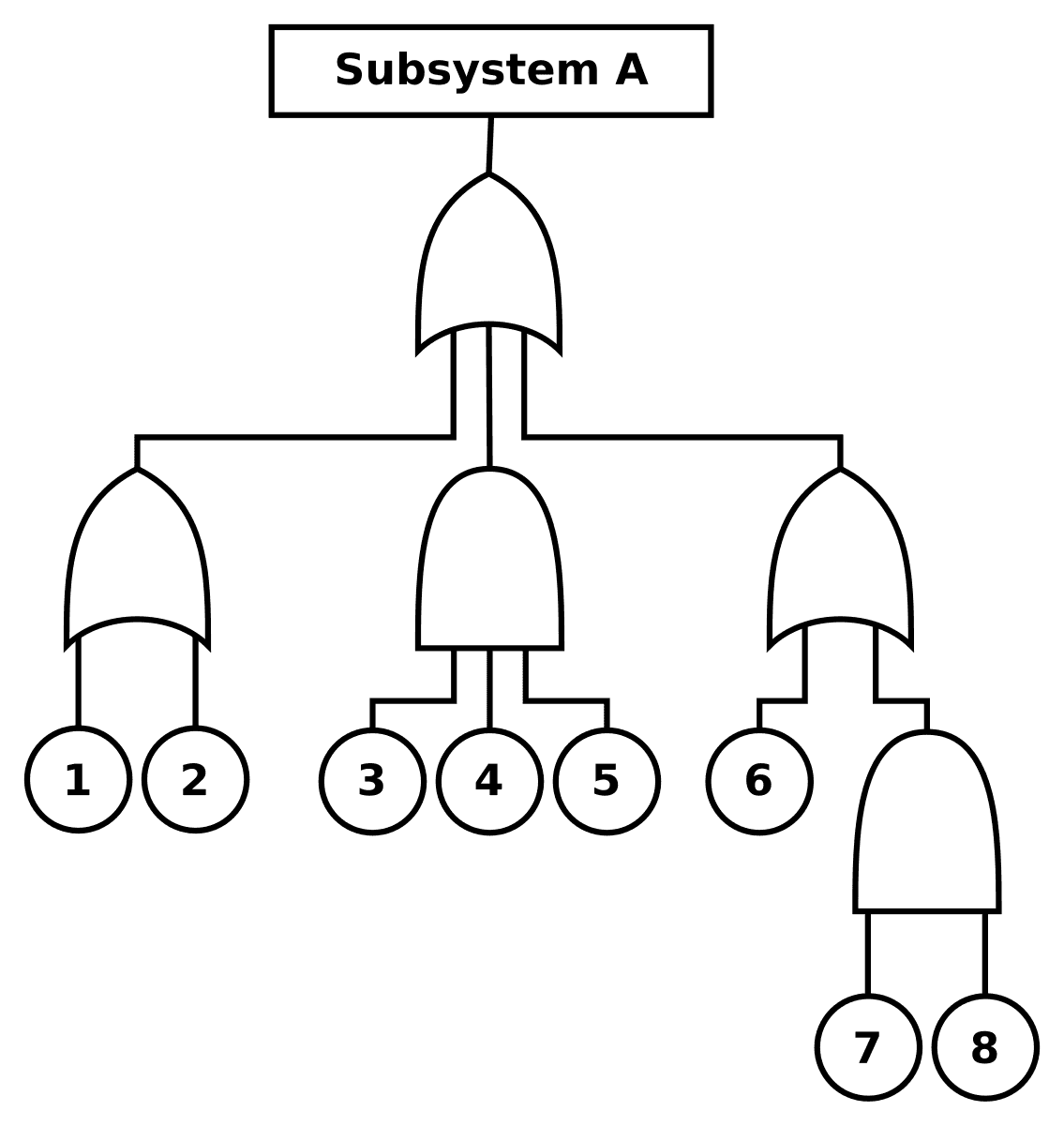

thumb|Exemple d'arbre de défaillances.
Un arbre de défaillances ou ADD (aussi appelé arbre de pannes ou arbre de fautes) est une technique d’ingénierie très utilisée dans les études de sécurité et de fiabilité des systèmes statiques (un système statique est un système dont la défaillance ne dépend pas de l'ordre de défaillance de ses composants), ainsi que dans l'analyse de cause racine (ACR). Cette méthode consiste à représenter graphiquement les combinaisons possibles d’événements qui permettent la réalisation d’un événement indésirable prédéfini. Une telle représentation graphique met donc en évidence les relations de cause à effet. Cette technique est complétée par un traitement mathématique qui permet la combinaison de défaillances simples ainsi que de leur probabilité d'apparition. Elle permet ainsi de quantifier la probabilité d'occurrence d'un événement indésirable, également appelé « événement redouté ».
L'arbre de défaillances (Fault Tree ou « FT » en anglais) est un outil graphique très utilisé dans les études de sécurité et de fiabilité des systèmes. Cet outil, aussi appelé « arbre de pannes » ou « arbre de fautes », permet de représenter graphiquement les combinaisons possibles d’événements qui permettent la réalisation d’un événement indésirable prédéfini. L’arbre de défaillances est ainsi formé de niveaux successifs d’événements qui s’articulent par l’intermédiaire de portes (initialement logiques). En adoptant cette représentation et la logique déductive (allant des effets vers les causes) et booléenne qui lui est propre, il est possible de remonter d’effets en causes de l’événement indésirable à des événements de base, indépendants entre eux et probabilisables .
Lorsqu’il s’agit d’étudier les défaillances d’un système, l’arbre de défaillances s’appuie sur une analyse dysfonctionnelle d’un système à réaliser préalablement : une analyse des modes de défaillance et de leurs effets (AMDE, ou complétée par la criticité, AMDEC).
