Concept
Aiguillage
Résumé
vignette|Entretien d'un aiguillage avec la East Japan Railway Company dans la Préfecture de Chiba, Japon. Aout 2020.
Un aiguillage, dans le langage courant, est un appareil de voie servant à faire changer de voie un train. Dans les compagnies de chemins de fer francophones, cet appareil est couramment appelé aiguille par le personnel.
Plus généralement, l'aiguillage est le fait d'aiguiller un train, c'est-à-dire lui attribuer une direction.
Le principe de l'aiguillage repose sur la forme des roues des trains : c'est le boudin, sur sa partie intérieure, qui assure le guidage dans les appareils de voie au niveau des lames et le contre-rail au niveau du coeur.
vignette|droite|upright=1.5|Diagramme animé d’un aiguillage. La voie A bifurque vers B (position normale) ou C (position renversée)
Un aiguillage est composé d'une partie mobile (les lames d'aiguilles) et d'une partie fixe (contre-aiguille). La partie où se croisent les voies est appelée le cœur.

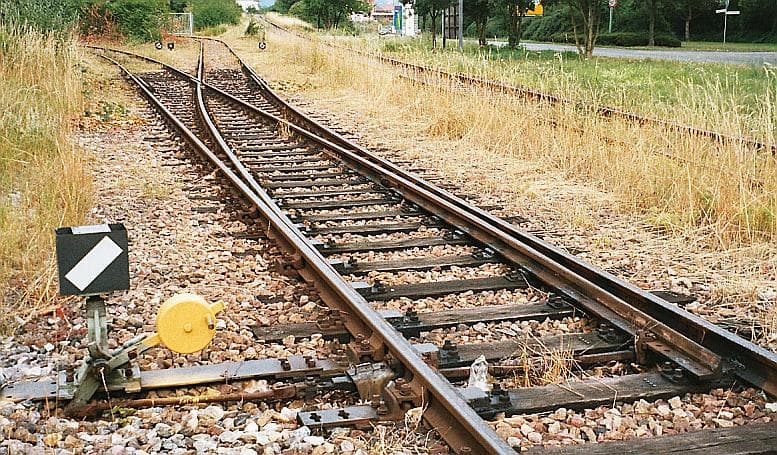

vignette|gauche|Aiguille pour voie à double écartement sur le chemin de fer de la baie de Somme
Pour une aiguille sur une voie simple, il y a deux lames d'aiguilles et un cœur(branchement simple). Lorsqu'il s'agit d'une voie à double écartement imbriqué, il y a alors huit lames et quatre cœurs (valable également pour une TJD = Traversée jonction double). Enfin dans le cas d'un aiguillage triple (deux aiguillages imbriqués), il y a quatre lames et trois cœurs.
vignette|droite|Actionnement d'un aiguillage en voie étroite
Il existe des aiguilles qui sont manœuvrées manuellement à pied d'œuvre, d'autres manœuvrées à distance manuellement depuis un poste d'aiguillage, d'autres hydrauliquement (système historique), et le plus souvent électriquement.
Certains aiguillages sont dits talonnables renversables car les aiguilles peuvent être basculées par un train qui les « prend en talon » (par une des deux branches), et restent dans la position du dernier passage (un train qui les « prendrait en pointe » irait dans la direction du dernier passage sauf intervention manuelle), d'autres sont « talonnables non renversables » car à l'inverse des précédentes elles reprennent toujours une direction par défaut à l'aide d'un ressort de rappel.
