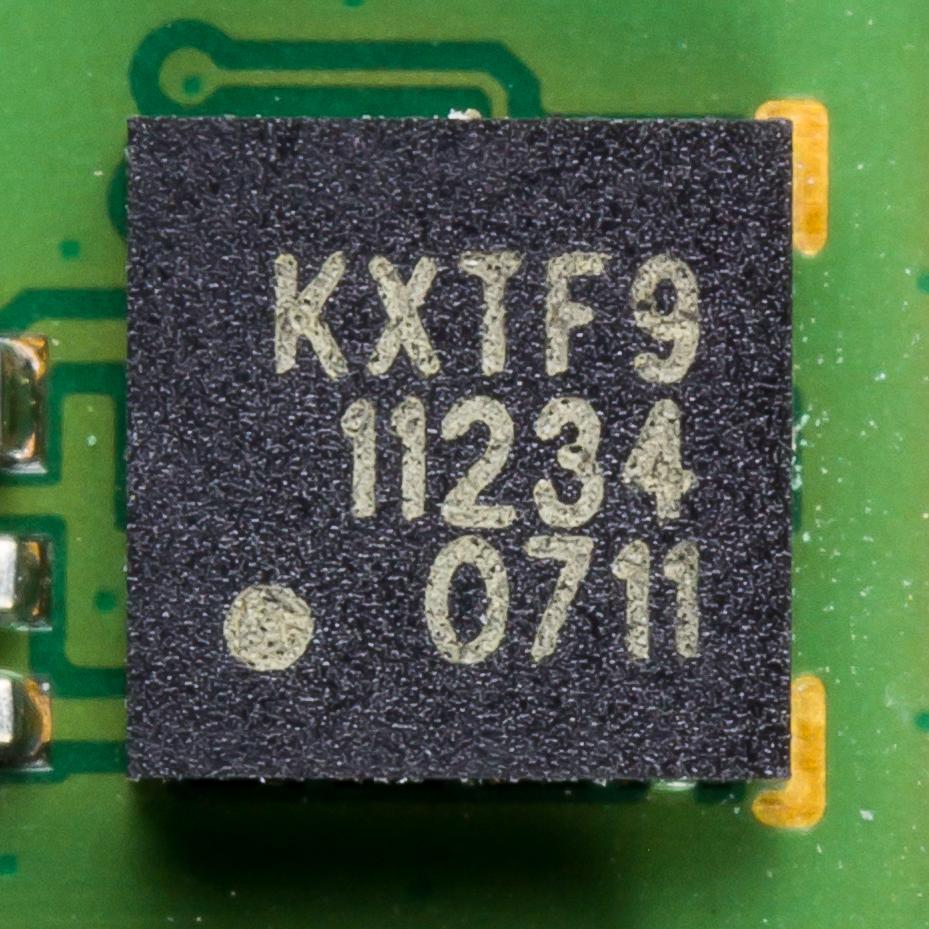

vignette|Un accéléromètre MEMS.
vignette|Un capteur de pression MEMS (sur une pièce qui donne l'échelle).
Un microsystème électromécanique est un microsystème fabriqué à partir de matériaux semi-conducteurs. Il comprend un ou plusieurs éléments mécaniques et utilise l’électricité comme source d’énergie, en vue de réaliser une fonction de capteur ou d’actionneur, avec au moins une structure présentant des dimensions micrométriques ; la fonction du système étant en partie assurée par la forme de cette structure. Le terme systèmes microélectromécaniques est la version française de l’acronyme anglais MEMS (Microelectromechanical systems). En Europe, le terme MST pour MicroSystem Technology est également d’usage, bien que nettement moins répandu.
Issus des techniques de la micro-électronique, les MEMS font appel pour leur fabrication aux microtechnologies, qui permettent une production à grande échelle. Ils sont utilisés dans des domaines aussi variés que l’automobile, l’aéronautique, la médecine, la biologie, les télécommunications, ainsi que dans certaines applications « de tous les jours » telles que certains vidéoprojecteurs, téléviseurs haute-définition ou airbags pour automobiles.
Les MEMS ont été développés au début des années 1970 en tant que dérivés de la micro-électronique et leur première commercialisation remonte aux années 1980 avec des capteurs de pression sur silicium qui remplacèrent rapidement les techniques plus anciennes et constituent encore une part importante du marché des MEMS. Depuis lors les MEMS ont connu un important développement et restent encore en plein essor.
C'est un domaine de recherche relativement récent qui combine l'utilisation des techniques électroniques, informatiques, chimiques, mécaniques, optiques. Les MEMS sont le plus souvent à base de silicium, mais on utilise également d'autres matériaux suivant l'adéquation de leurs propriétés physiques à certaines applications, comme les métaux, les matériaux piézoélectriques, divers polymères
Face au développement de ce domaine, on a vu apparaître des termes dérivés pour désigner des MEMS spécialisés :
dans le domaine optique on utilise le terme MOEMS (Micro Opto Electro Mechanical Systems) ou Optical MEMS ;
dans le domaine biologique on utilise bioMEMS.
